ТЕХНИЧЕСКИЕ ДАННЫЕ
- Технические характеристики дефектоскопа:
- количество каналов - 2;
- используемые УЗ волны - объемные сдвиговые, поверхностные;
- частота УЗ колебаний - 0,5 - 6 МГц;
- частота зондирования - до 40 Гц;
- динамический диапазон ВРЧ - 30 дБ;
- количество перестраиваемых уровней АСД - 2;
-
Предельная чувствительность:
-
по внутренним дефектам - дисковый отражатель, оптимально расположенный относительно ЭМАП диаметром
- 1,2 мм;
-
по поверхностным дефектам - продольная канавка, оптимально расположенная относительно ЭМАП
- 0,5х0,5х50 мм.
-
Индикация обнаружения недопустимого дефекта – трехтональная звуковая и трехцветная световая.
Дефектоскоп снабжен релейным выходом для представления информации о наличии недопустимого дефекта, а также встроенными датчиками наличия металла.
-
Питание прибора - сетевое – ~36 В или ~220 В.
-
Мощность потребляемая прибором – 140 Вт.
-
Масса дефектоскопа – 25 кг.
-

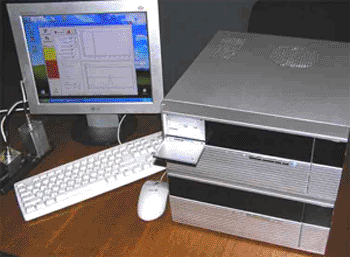

Габаритные размеры: электронный блок – 420х330х145;
блок обработки – 420х330х145; ЖК монитор – 370х370х190.
